Flugabwehreinheiten der Luftwaffe
Stand 05.05.2013
Die nachstehende Auflistung von Flugabwehrbatterien (LwFlaBttr) der Luftwaffe
ist nur als grober Anhalt zu sehen. Im Laufe des Krieges änderten sich meistens
Art und Anzahl der Peripheriegeräte. Die Ausstattung mit
den aufgeführten Regelbauten wurde mangels Material und Bauzeit selten
reinrassig beibehalten. Oft kam das Baustadium nicht über
feldmäßige Anlagen oder offen betonierte Bettungen hinaus.
Großbatterien der Luftwaffe
(meistens Einsatz auf Reichsgebiet - dann aber ohne teilfestungsmäßigen
Ausbau)
- 6-8 * 88mm Flak in
Lw-Regelbauten L 401(A) / L 407(A)
- 2-4 * 20mm Flak in
Lw-Regelbauten L 409(a)(A)
oder direkt mit taktisch unterstelltem Flugabwehrzug (FlaZug)
- Kommandogerät (incl. E-Messer) B I in L 403(a)(A)
- Hilfs-Kommandogerät B II in L 404(a)(A)
- Horchgerät optional
- FuSE 65 Würzburg-Riese selten, eher auf Reichsgebiet
bei ortsfesten Stellungen
- FuSE 62 A-D Würzburg als Standard in L 405(A) oder L
406(A) passiv untergestellt
- 150cm Scheinwerfer ggf. mit
Unterstellraum (z.B. L 430A)
und/oder
- 60cm Scheinwerfer ggf. mit
Unterstellraum (z.B. L 411A)
- je Geschütz ein Unterstand für die Bedienung, wenn nicht mit der Bettung
integriert
- ein Munitionsauffüllraum (z.B. L 413A)
- ein Maschinenstand zur elektrischen Versorgung der Batterie,
alternativ ein Unterstand für ein Stromerzeugeraggregat (SEA)
- ein Brunnen- oder Wasservorratsstand
- ein Löschteich
- Ringstände zur Nahverteidigung
Je nach Größe der Stellung kamen noch diverse Unterstützungsbauten hinzu.

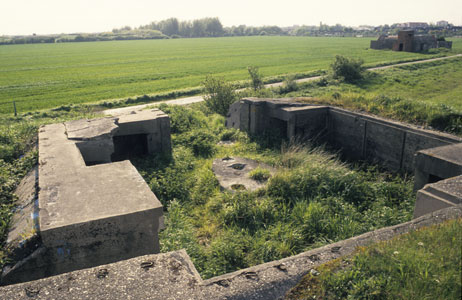

Alter Bettungstyp für eine leichte Flak bei
Dünkirchen |
|
Flugabwehrbatterien der Luftwaffe
- 4 * 88mm Flak in
Lw-Regelbauten L 401(A) / L 407(A)
- 2 * 20mm Flak in Lw-Regelbauten
L 409(a)(A)
oder direkt ein FlaZug taktisch unterstellt
- Kommandogerät (incl. E-Messer) B I in L 403(a)(A)
- Hilfs-Kommandogerät B II in 404(a)(A)
- Horchgerät optional
- FuSE 62A-D Würzburg in L 405(A) oder L 406(A) passiv
untergestellt
- 150cm Scheinwerfer ggf. mit
Unterstellraum (z.B. L 430A)
und/oder
- 60cm Scheinwerfer ggf. mit
Unterstellraum (z.B. L 411A)
- je Geschütz ein Unterstand für die Bedienung, wenn nicht mit der Bettung
integriert
- ein Munitionsauffüllraum (z.B. L 413A)
- ein Maschinenstand zur elektrischen Versorgung der Batterie,
alternativ ein Unterstand für ein Stromerzeugeraggregat (SEA)
- ein Brunnen- oder Wasservorratsstand
- ein Löschteich
- Ringstände zur Nahverteidigung
Je nach Größe der Stellung kamen noch diverse Unterstützungsbauten hinzu.

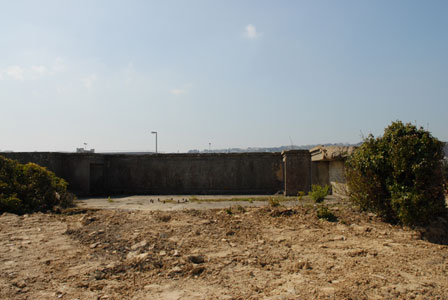

Bettung für eine schwere Flak in Cherbourg |
|
Flugabwehrzug der Luftwaffe
- 1 * 20mm Flak in
Lw-Regelbauten L 410(a)(A)
- 2 * 20mm Flak in Lw-Regelbauten
L 409(a)(A)
oder
- 1 * 37-40mm Flak in
Lw-Regelbauten L 410(a)(A)
- 2 * 37-40mm Flak in
Lw-Regelbauten L 409(a)(A)
- (3m-)E-Messer meist feldmäßig aufgestellt
- Horchgerät optional
- 60cm Scheinwerfer (z.B. in L 411)
- selten FuSE 62A-D Würzburg
- Munitonsunterstand (z.B. L 413)
L 409a am Cap Lévi |
|
Flugabwehrwaffen der Luftwaffe in Einzelaufstellung
- 1-2 * 20mm Flak in
Lw-Regelbauten L 409(a)(A)
- E-Messer meist feldmäßig aufgestellt
taktische Unterstellung bei zu schützendem Truppenteil

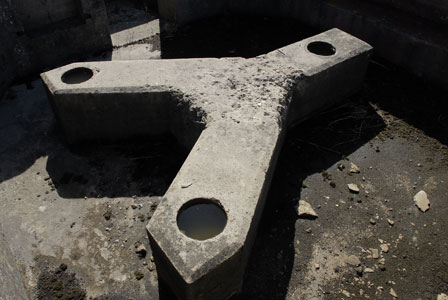

Fundament für eine 20 mm Flak |
|
Zur Vertiefung:
|
(mit
Rißzeichnungen der Bauten für leichte Flak) |
|
