Funkmeßgeräte
auf den deutschen schwimmenden Einheiten
Stand 02.05.2010
Anfangs war die deutsche Kriegsmarine
führend in der Nutzung von Funkmeßanlagen. Später als Freya bekanntgeworden,
setzte man zunächst DeTe-Geräte vorwiegend als Navigationshilfen ein. Die
Praktiker an Bord
erkannten jedoch bald den Wert der Geräte zur seetaktischen Aufklärung, die sich
vor allem bei den Durchbrüchen in den freien Atlantik (um dort alliierte
Handelsschiffe anzugreifen) bewährten.
Nach einer zögerlichen Phase der Marineleitung, bei der man viele Chancen vertan
hatte und zwischenzeitlich bereits etliche der schweren Einheiten verloren hatte
(Schwerer Kreuzer Blücher und Schlachtschiff Bismarck gesunken, die
Schlachtschiffe Scharnhorst und Gneisenau werftreif durch Bomben- und
Minentreffer), wurden die
Schiffe dann mit neuen Geräten ausgerüstet, die nicht nur der Aufklärung, sondern
auch der Feuerleitung bei Nachtgefechten und bei schlechter Sicht dienen
sollten.
Zunächst wurden die verbliebenen Schlachtschiffe, fast zeitgleich die
Kreuzer und später die leichten Einheiten wie Zerstörer, Torpedoboote und
Minensuchboote mit Funkmeßtechnik ausgerüstet. Den
Vorsprung gegenüber den alliierten Entwicklungen hatte man aber mittlerweile
eingebüßt.
Besonders rächte sich dies im U-Bootkrieg, wurden deutsche U-Boote doch zu
Hunderten Opfer der alliierten U-Jagdeinheiten und der dichten Luftüberwachung.
Für die U-Bootwaffe kamen die Funkmeßgeräte viel zu spät, um noch massenwirksam
in Geleitzugschlachten oder zur Früherkennung angreifender Flugzeuge eingesetzt
werden zu können. Auch handelte
es sich zunächst nicht um optimal für diesen speziellen Einsatzzweck
entwickelte, sondern um modifizierte Geräte, die noch viele
Kinderkrankheiten hatten.
Die Bewaffnung der schwimmenden Einheiten der Kriegsmarine wurde im Laufe des
Krieges mehrmals angepaßt, vor allem im Hinblick auf die verbesserte und
verstärkte Flugabwehrausstattung.
Übrigens: Die Feldpostnummern der Kriegsmarine haben wir unter www.dzwi.de
eingestellt.
S c h l a c h t s c h i f f e
Schlachtschiff
Bismarck
Stapellauf am
14.02.1939
Indienststellung am
24.08.1940
Bauwerft: Blohm & Voss, Hamburg
Besatzung ca. 2.220 Mann
Länge 251 m
Breite 36 m
Tonnage 41.700 t
Geschwindigkeit max. 30,8 Knoten
8 x 38 cm SK
L/47
12 x 15 cm SK L/55
16 x 10,5 cm L/65
16 x 3,7 cm
Flak L/38
12 x 2 cm
Flak
6 x Arado 196
3 x FuMO 23
Schlachtschiff
Tirpitz

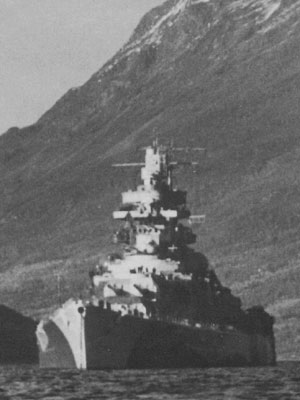

Die Tirpitz war lange Jahre in Wartestellung in den
Fjorden Norwegens eingesetzt. In dieser Zeit wurde die funkmeßtechnische
Ausstattung ständig modernisiert. Auf den Fotos kann man ganz schwach
die Funkmeßgeräte im Vormars erkennen.
Stapellauf am 01.04.1939
Indienststellung am 25.02.1941
Bauwerft: Kriegsmarinewerft Wilhelmshaven
Besatzung ca. 2600 Mann
Länge 251 m
Breite 36 m
Tonnage 43.000 t
Geschwindigkeit max. 31 Knoten |
|
|
8 x 38 cm SK L/47
12 x 15 cm SK L/55
16 x 10,5 cm L/65
16 x 3,7 cm
Flak
L/38
12 x 2 cm
Flak ab 1942
(später bis zu 58
x 2,0 cm
Flak)
8 x 53,3 cm Torpedorohre
6 x Arado 196
3
x FuMO 23 (ab 1940)
1 x FuMO 26 (ab 1941)
2 x FuMO 27
(ab
1944, sie ersetzten 2 der FuMO 23
sowie das FuMO 26)
1 x FuMO 212 oder 213 (ab Sommer 1944)
1 x FuMB 4 Samos
1 x FuMB Antenne 7 Timor
1 x FuMO 30 Hohentwiel
(Sommer 1944 -
November 1944) |
Schlachtschiff
Gneisenau
Stapellauf am 08.12.1936
Indienststellung am
25.05.1938
Bauwerft: Deutsche Werke Kiel
Besatzung ca. 1.700 Mann
Länge 235 m
Breite 30 m
Tonnage 31.850 t
Geschwindigkeit max. 31,5 Knoten
9 x 28
cm SK L/54,5
12 x 15 cm SK L/55
14 x 10,5 cm SK L/65
16 x 3,7 cm Flak L/38
10 bis 38 x 2 cm SK
6 x Arado 196 ab 1942
6 x 53,3 cm Torpedorohre an Deck
1
x FuMO 22 (ab November 1939)
1 x FuMO 27 (ersetzte ab Sommer 1941 das FuMO 22)

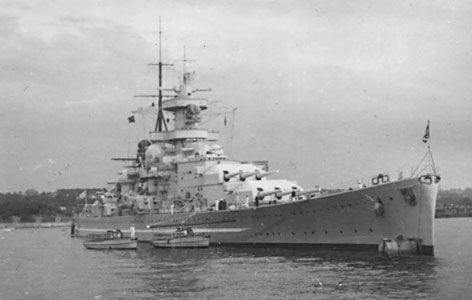

Schlachtschiff
Gneisenau
[JFH] |
|
Schlachtschiff
Scharnhorst
Stapellauf
am
03.10.1936
Indienststellung
am
07.01.1939
Bauwerft: Kriegsmarinewerft Wilhelmshaven
Besatzung ca. 1.840 Mann
Länge 235 m
Breite 30 m
Tonnage 31.850 t
Geschwindigkeit max. 31,5 Knoten
9 x 28 cm SK
L/54,5
12 x 15 cm SK L/55
14 x 10,5 cm L/65
16 x 3,7 cm
Flak L/38
10 bis 38 x 2 cm
Flak
6 x Arado 196 ab 1942
6 x
53,3 cm Torpedorohre an Deck
1 x FuMO
22 (ab 10/1939–02/1942)
1 x FuMO 27 (ersetzte
ab 02/1942 das FuMO 22)
1 x
FuMB Antenne 3 Bali
1 x FuMB 4 Samos
P a n z e r s c h
i f f e
Panzerschiff
Admiral Graf Spee
Stapellauf
am
30.06.1934
Indienststellung am
06.01.1936
Bauwerft: Kriegsmarinewerft Wilhelmshaven
Besatzung ca. 1.150 Mann
Länge 187,9 m
Breite 21,3 m
Tonnage 12.100 t
Geschwindigkeit max. 28 Knoten
6
x 28 cm SK
8 x 15 cm SK
6 x 10,5 cm
8 x 3,7 cm
Flak
8 x 2 cm
Flak
8 x 53,3 cm Torpedorohre in zwei Vierlingssätzen
1 x FuMG 38G
(Versuchseinbau 1937/38, zu dieser Zeit gab es noch keine "FuMO"-Bezeichnung,
stattdessen wurden
die Geräte im Bordjargon oft mit "DeTe" benannt)
1 x
FuMO 22 (ab 1939) versuchsweise

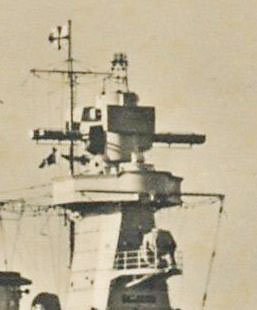

FuMO 22
Panzerschiff
Admiral Graf Spee
[JFH] |
|
Panzerschiff
Admiral Scheer
Stapellauf
am
01.04.1933
Indienststellung am 12.11.1934
Bauwerft: Kriegsmarinewerft Wilhelmshaven
Besatzung ca. 1.150 Mann
Länge 187,9 m
Breite 20,7 m
Tonnage 11.700 t
Geschwindigkeit max. 28 Knoten
6 x
28 cm SK
8 x 15 cm
SK
6 x 10,5 cm
8 x 3,7 cm
Flak
8 x 2 cm
Flak
8 x 53,3 cm Torpedorohre in zwei Vierlingssätzen
1
x FuMO 22 (1939–1941)
1 x
FuMO 27 (1940)
1 x FuMO 26 (1941)
1 x FuMB Antenne 7 Timor
Panzerschiff
Admiral Scheer
[JFH] |
|
Panzerschiff Deutschland
(später
Lützow)
Stapellauf
am
19.05.1931
Indienststellung am
01.04.1933
Bauwerft: Deutsche Werke Kiel
Besatzung ca. 1.150 Mann
Länge 187,9 m
Breite 20,7 m
Tonnage 11.700 t
Geschwindigkeit max. 28 Knoten
8 x 20,3 cm SK
12 x 10 cm
12 x 3,7 cm
Flak
8 x 2 cm
Flak
12 x 53,3 cm Torpedorohre
3 x Arado 196
1 x Seetakt FMG 39 (gO) (1937–1939)
1 x FuMO 22 (1939–1942)
1 x FuM0 26 (ab 1942)
zeitweise
2 x FuM0 26
S c h w e r e
K r e u z e r
Schwerer Kreuzer
Admiral Hipper
8 x 20,3 cm SK
12 x 10 cm
12 x 3,7 cm
Flak
8 bis x 2 cm
Flak
12 x 53,3 cm Torpedorohre
3 x Arado 196
1 x
FuMO 22 (November 1939–1941)
1 x FuMO 26 (1942–1945)
1 x FuMO 27 (1942–1945)
1 x FuMO 24/25 (ab Februar 1945)
Schwerer Kreuzer
Blücher
8 x 20,3 cm SK
12 x 10 cm
12 x 3,7 cm
Flak
8 bis 28 x 2 cm
Flak
12 x 53,3 cm Torpedorohre
3 x Arado 196
1 x
FuMO 22 (November 1939)
Schwerer Kreuzer
Prinz Eugen
8 x 20,3 cm SK
12 x 10,5 cm C/33 Schnelladekanonen in
Doppellafetten C/37Flak
12 x 3,7 cm
Flak
8 bis 28 x 2 cm
Flak
12 x 53,3 cm Torpedorohre
3 x Arado 196
1 x
FuMO 27 (08/1940–06/1942)
1 x FuMO 26 (ab 09/1942)
1 x FuMO 25 (Mitte 1944 bis Kriegsende)
1 x FuMO 27 (09/1942 bis
Kriegsende)
1 x FuMO 81 Berlin S
1
x FuMB Antenne 3 Bali
2 x FuMB Antenne 4 Sumatra
1 x FuMB Antenne 7 Timor
1 x FUMZ 1
1 x FuME 2 Wespe (g 2)
Schwerer Kreuzer
Seydlitz
Das Schiff befand sich im Bau, wurde aber bis Kriegsende nicht
mehr fertiggestellt.
Schwerer Kreuzer
Lützow
Das Schiff befand sich im Bau, wurde aber bis Kriegsende nicht
mehr fertiggestellt.
Stattdessen taufte man das Panzerschiff Deutschland in Schwerer Kreuzer Lützow
um.
L e i c h t e
K r e u z e r
Leichter Kreuzer Köln
9 x 15 cm SK C/25 L/60 in drei Drillingstürmen
mit Drehscheibenlafetten LC/25
4 bis 6 x 8,8 cm L/76 in Doppellafette C/30
(nach Umbau 10,5 cm)
8 x 3,7 cm Flak C/30 L/38 in Doppellafette
8 x 2 cm Flak C/38 L/65 in Einzellafette C/30
12 x 50 cm (ab 1934 53,3 cm) Torpedorohre
Es konnten bis zu 120 Minen mitgeführt werden.
1
x FuMO 21

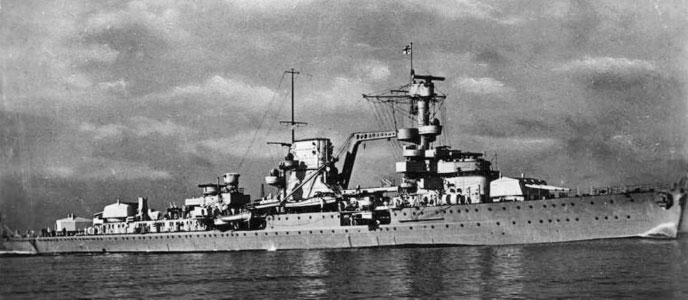

Leichter Kreuzer Leipzig
9 x 15 cm SK C/25 L/60 in drei Drillingstürmen
mit Drehscheibenlafetten LC/25
2 bis 6 x 8,8 cm L/76 in Doppellafette C/30
(nach Umbau 10,5 cm)
8 x 3,7 cm Flak C/30 L/38 in Doppellafette
14 x 2 cm Flak C/38 L/65 in Einzellafette C/30
12 x 50 cm (ab 1934 53,3 cm) Torpedorohre
2 x Arado 196
Es konnten bis zu 120 Minen mitgeführt werden.
1 x FuMO 25
1 x FuMB Antenne 6 Palau

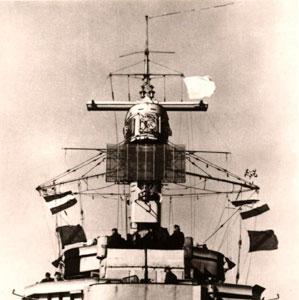

Leichter Kreuzer
Nürnberg
9 x 15 cm SKC/25 L/60 in 3
Drillingstürmen mit Drehscheibenlafetten C/25
8 x 8,8 cm in Doppellafette C/30 L/76
(nach Umbau 10,5 cm)
8 x 3,7 cm Flak C/30 L/38 in Doppellafette
8 x 2 cm Flak C/38 L/65 in Einzellafette C/30
12 x 50 cm (ab 1934 53,3 cm) Torpedorohre
Es konnten bis zu 120 Minen mitgeführt werden.
1 x FuMO 21
(Frühjahr 1941
bis Sommer 1944)
1 x FuMO 24/25
(Sommer 1944 bis
Kriegsende)
1 x FuMO 63K Hohentwiel
(Sommer 1944 bis
Kriegsende)
1 x FuMB Antenne 6 Palau |
|
Leichter Kreuzer
Emden III
8
x 15 cm SKC/25 L/45 in Einzellafette MPL C/16
2 x 8,8 cm C/32 L/45 in Einzellafette
4 x 3,7 cm Flak C/30 in
Einzellafette
11 x 2 cm Flak, davon drei in Einzellafetten und in zwei Vierlingslafetten
12 x 50 cm (ab 1934 53,3 cm) Torpedorohre
Es konnten bis zu 120 Minen mitgeführt werden.
1 x FuMO 25
bei Kriegsende
Leichter Kreuzer
Karlsruhe
9 x 15 cm SKC/25 L/60 in 3 Drillingstürmen mit
Drehscheibenlafetten C/25
4 bis 6 x 8,8 cm L/76 in Doppellafette C/30 (nach Umbau 10,5 cm)
8 x 3,7 cm Flak C/30 L/38 in Doppellafette
8 x 2 cm Flak C/38 L/65 in Einzellafette C/30
12 x 50 cm (ab 1934 53,3 cm) Torpedorohre
Es konnten bis zu 120 Minen mitgeführt werden.
Leichter Kreuzer
Königsberg
9 x 15 cm SKC/25 L/60 in 3 Drillingstürmen mit
Drehscheibenlafetten C/25
2 bis 6 x 8,8 cm in Doppellafette C/30 L/76 (nach Umbau 10,5 cm)
8 x 3,7 cm Flak C/30 L/38 in Doppellafette
8 x 2 cm Flak C/38 L/65 in Einzellafette C/30
12 x 50 cm (ab 1934 53,3 cm) Torpedorohre
Es konnten bis zu 120 Minen mitgeführt werden.
1 x FuMG
38G (Versuchseinbau 1937/1938)
H i l f s k r e u z e r
Hilfskreuzer 1 Orion (Schiff 36, vormals MS Kurmark)
6 x 15 cm SKC/16 L/45
1 x 7,5 cm L/35
1 x 3,7 cm Flak C/30 L/38 in Doppellafette
4 x 2 cm Flak C/30 L/65 in Einzellafette C/30
6 x 53,3 cm Torpedorohre
1 x Arado Ar 196 A1
Es konnten bis zu 228 Minen mitgeführt werden.
Hilfskreuzer 2 Atlantis (Schiff 16, vormals MS Goldenfels)
6 x 15 cm SKC/16 L/45
1 x 7,5 cm L/35
1 x 3,7 cm Flak C/30 L/38 in Doppellafette
4 x 2 cm Flak C/30 L/65 in Einzellafette C/30
4 x 53,3 cm Torpedorohre
2 x Heinkel He 114 A2, später ersetzt durch
2 x Arado Ar 196 A1
Es konnten bis zu
92 EMC Minen
mitgeführt werden.
Hilfskreuzer 3 Widder (Schiff 21, vormals Neumark)
6 x 15 cm SKC/16 L/45
Restbewaffnung unbekannt
4 x 53,3 cm Torpedorohre
2 x Heinkel He 114 A2
Hilfskreuzer 4 Thor (Schiff 10, vormals Santa Cruz)
6
x 15 cm SKC/13 L/43
1 x 6 cm L/18
1 x 3,7 cm Flak C/30 L/38 in Doppellafette
4 x 2 cm Flak C/30 L/65 in Einzellafette C/30
4 x 53,3 cm Torpedorohre
1 x Arado Ar 196 A1
1 x FuMG (gR) (ohne FuMO-Nr.)
Hilfskreuzer 5 Pinguin (Schiff 33, vormals Kandelfels)
6
x 15 cm L/45
1 x 7,5 cm
1 x 3,7 cm Flak C/30 L/38 in Doppellafette
4 x 2 cm Flak C/30 L/65 in Einzellafette C/30
2 x 53,3 cm Torpedorohre
2 x Heinkel He 114 A2, später ersetzt durch
1 x Arado Ar 196 A1
Es konnten bis zu 300 Minen mitgeführt werden.
Hilfskreuzer 6 Stier (Schiff 23 vormals
Kairo)
6
x 15 cm
2 x 53,3 cm Torpedorohre
2 x Flugzeuge Ar 231
Hilfskreuzer 7 Komet (Schiff 45 vormals
Ems)
6
x 15 cm
1 x 6 cm
1 x 3,7 cm Flak C/30 L/38 in Doppellafette
6 x 53,3 cm Torpedorohre
Es konnten bis zu
92 EMC Minen
mitgeführt werden.
Hilfskreuzer 8 Kormoran (Schiff 41)
6
x 15 cm
1 x 3,7 cm Flak C/30 L/38 in Doppellafette
6 x 53,3 cm Torpedorohre
2 x Arado Ar 196 A1
Hilfskreuzer 9 Michel (Schiff 28)
6
x 15 cm
1 x 7,5 cm
4 x 3,7 cm Flak
6 x 53,3 cm Torpedorohre
2 x Arado Ar 196 A1
1 x FuMG (gR)
(keine FuMO Nr.)
Hilfskreuzer Hansa (Schiff 5, vormals Glengarry)
8
x 15 cm
1 x 10,5 cm
2 x 4 cm Flak
8 x 3,7 cm Flak
36 x 2 cm Flak
6 x 53,3 cm Torpedorohre
2 x Arado Ar 196 A1
1 x FuMG (gR)
(keine FuMO Nr.)
Z e r s t ö r e r
Zerstörer Z 1 Leberecht Maass
(kein takt. Zeichen) (Typ
34)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
60 Minen
Zerstörer
Z 2 Georg Thiele
(13)
(Typ 34)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
60 Minen
Zerstörer
Z 3 Max Schultz
(12)
(Typ 34)
Stapellauf am
30.11.1935
Indienststellung am 08.04.1937
Bauwerft: Deutsche Werft Kiel
Besatzung ca. 315 Mann
Länge 119,3 m
Breite 11,3 m
Geschwindigkeit max. 38,2 Knoten
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
60 Minen
Zerstörer
Z 4 Richard Beitzen
(11)
(Typ 34)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
60 Minen
1
x FuMO 24/25 (ab 1941)
1 x FuMO 63 Hohentwiel
Zerstörer
Z 5 Paul Jakoby
(21)
(Typ 34A)
Stapellauf am
24.03.1936
Indienststellung am 20.06.1937
Bauwerft: Deschimag Bremen
Besatzung ca. 325 Mann
Länge 121 m
Breite 11,3 m
Geschwindigkeit max. 38,2 Knoten
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
60 Minen
1 x FuMO 21 (1941 bis Herbst 1943)
1 x FuMO 63K Hohentwiel
1 x FuMO 24/25 (ab 1944)
1 x FuMB Metox
1 x FuME 2 Wespe (g)
Zerstörer Z
6 Theodor Riedel (22)
(Typ 34A)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
1 x FuMO 21
1 x FuMO 24/25 (ab 1941)
1 x FuMO 63K Hohentwiel (ab 1944)
1 x FuMB Metox
Zerstörer Z 7
Hermann Schömann
(23)
(Typ 34A)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
Zerstörer
Z 8 Bruno Heinemann
(61)
(Typ 34A)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
Zerstörer
Z 9 Wolfgang Zenker
(63)
(Typ 34A)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
Zerstörer
Z 10 Hans Lody
(81)
(Typ 34A)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
1 x FuMO 24/25
1 x FuMO 63K Hohentwiel (ab
1944)
1 x FuMB Metox
Zerstörer
Z 11 Bernd von Armin (11)
(Typ 34A)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
Zerstörer
Z 12 Erich Giese
(82)
(Typ 34A)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
Zerstörer
Z 13 Erich Koellner
(83)
(Typ 34A)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
Zerstörer
Z 14 Friedrich Ihn
(32, später 33)
(Typ 34A)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
1 x FuMO 24/25
1 x FuMB Metox
Zerstörer
Z 15 Erich Steinbrinck
(31, später
32)
(Typ 34A)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
1 x FuMO 24/25
1 x FuMO 63K Hohentwiel
Zerstörer
Z 16 Friedrich Eckhold
(33,
später 32, danach noch einmal in 31 geändert)
(Typ 34A)
5
x 12,7 cm
L/45 Tk C/34 in Einzellafetten
4 x 3,7 cm Flak
L/83 FlaMK C/30 in Doppellafetten
6 x 2 cm Flak
L/65 FlaMK C/30 in Einzellafetten
8 x 53,3 cm Torpedorohre
Zerstörer Z 17 Diether von Roeden
(51)
(Typ 36)
5
x 12,7 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
Zerstörer
Z 18 Hans Lüdemann
(53)
(Typ 36)
5
x 12,7 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
Zerstörer
Z 19 Hermann Künne
(52) (Typ 36)
5
x 12,7 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
Zerstörer
Z 20 Karl Galster
(42)
(Typ 36)
5
x 12,7 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
1 x FuMO 24/25
1 x FuMO 63K Hohentwiel
1 x FuMB Metox
2
x Radar-Warngerät
Zerstörer
Z 21 Wilhelm Heidkamp
(43)
(Typ 36)
5
x 12,7 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
1 x FuMO
31
2 x Radar-Warngerät
Zerstörer
Z 22 Anton Schmitt (41)
(Typ 36)
5
x 12,7 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
1 x FuMO
31
2 x Radar-Warngerät

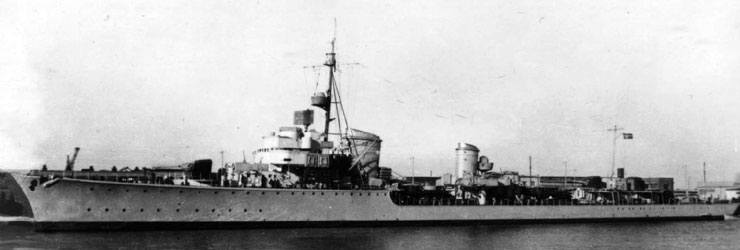

Zerstörer Z 23 (Typ 36A)
5
x 15 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
1 x
FuMO 21,
ab 1943 FuMO 25,
ab 1944 FuMO 63K Hohentwiel
1 x Radar-Warngerät
4 x Funkmeßgerät für Flak-Feuerleitung

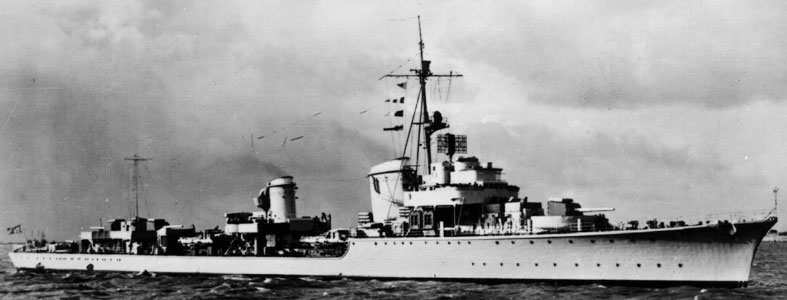

Zerstörer Z 24 (Typ 36A)
5
x 15 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
1 x
FuMO 21,
1 x FuMB Metox
1 x Radar-Warngerät
4 x Funkmeßgerät für Flak-Feuerleitung
Zerstörer Z 25 (Typ 36A)
5
x 15 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
1 x
FuMO 21 (ab 1944)
1 x FuMO 24/25
(ab 1943)
1 x FuMO 63K Hohentwiel (ab
1944)
1 x FuMB Antenne 3 Bali (ab 1944)
1 x FuMB Antenne 6 Palau (ab 1944)
1 x FuMB Metox
1 x Radar-Warngerät
4 x Funkmeßgerät für Flak-Feuerleitung
Zerstörer Z 26 (Typ 36A)
5
x 15 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
1 x
FuMO 21,
ab 1943 FuMO 25,
ab 1944 FuMO 63K Hohentwiel
1 x Radar-Warngerät
4 x Funkmeßgerät für Flak-Feuerleitung
Zerstörer Z 27 (Typ 36A)
5
x 15 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
1 x
FuMO 21,
ab 1943 FuMO 25,
ab 1944 FuMO 63K Hohentwiel
1 x Radar-Warngerät
4 x Funkmeßgerät für Flak-Feuerleitung
Zerstörer Z 28 (Typ 36A)
4
x 15 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
1 x
FuMO 21,
ab 1943 FuMO
24/25,
ab 1944 FuMO 63K Hohentwiel
1 x Radar-Warngerät
4 x Funkmeßgerät für Flak-Feuerleitung

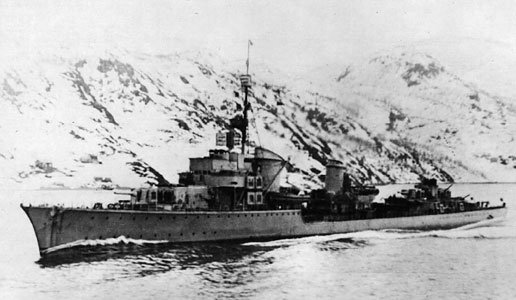

Zerstörer Z 29 (Typ 36A)
5
x 15 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
1 x
FuMO 21,
ab 1943 FuMO
24/25,
ab 1944 FuMO 63K Hohentwiel
1 x Radar-Warngerät
4 x Funkmeßgerät für Flak-Feuerleitung

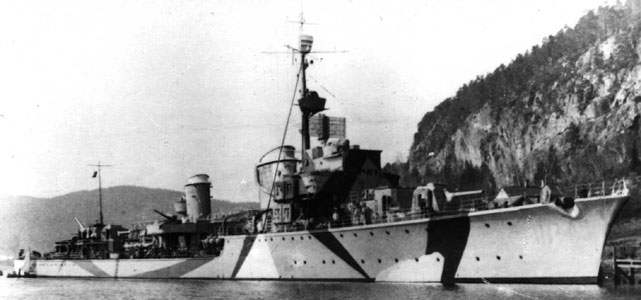

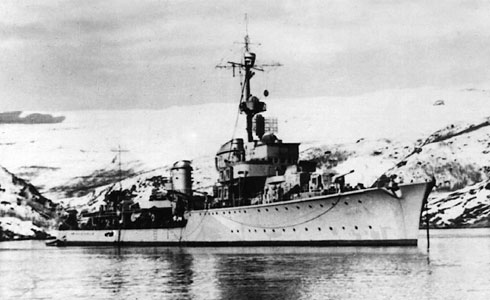

Zerstörer Z 30 (Typ 36A)
5
x 15 cm
4 x 3,7 cm Flak
8 x 53,3 cm Torpedorohre
60 Minen
1 x
FuMO 21,
ab 1943 FuMO
24/25,
ab 1944 FuMO 63K Hohentwiel
1 x Radar-Warngerät
4 x Funkmeßgerät für Flak-
Feuerleitung |
|
Zerstörer Z 31 (Typ 36A mob)
Stapellauf 15.05.1931
Indienststellung 11.04.1942
Bauwerft: Deschimag Bremen
Besatzung ca. 332 Mann
Länge 127 m
Breite 12 m
Geschwindigkeit max. 38,5 Knoten
5 x 15,0cm SK
4 x 3,7 cm Flak
7 x 2 cm Flak
8 x 53,3 cm Torpedorohre
60 Minen
1 x FuMO 24
1 x FuMO 63K Hohentwiel
1 x FuMO 231 Euklit (versuchsweise ab 1945)
1 x FuMB Metox
Zerstörer Z 32 (Typ 36A mob)
1 x FuMO 24
Zerstörer Z 33 (Typ 36A mob)
1 x FuMO 24/25
1 x FuMO 63K Hohentwiel
1 x FuMB Antenne 3 Bali I
1 x FuMB Antenne 4 Sumatra
1 x FuMB Antenne 6 Palau
1 x FuMB Antenne 26 Tunis
1 x FuMZ 6
Zerstörer Z 34 (Typ 36A mob)
1 x
FuMO 24/25
später zusätzlich
1 x FuMB 34
1 x FuMO 63 Hohentwiel
Zerstörer Z 35 (Typ
36B mob)
Stapellauf 02.10.1942
Indienststellung 22.09.1943
Bauwerft Deschimag Bremen
Besatzung ca. 331 Mann
Länge 127 m
Breite 12 m
Geschwindigkeit max. 36 Knoten
5
x 12,7 cm
L/45 SK C/34 in Einzeltürmen
4 x
3,7 cm Flak L/69 SK M/42 Doppellafette
14 x 2 cm/L65
aufgeteilt in
2 x Flak C/30 in Einzellafette
3 x Vierlingsflak C/38
8 x 53,3 cm Torpedorohre
60 Minen
1 x
FuMO 24/25
Zerstörer Z 36 (Typ
36B mob)
5
x 12,7 cm
4 x 3,7 cm Flak
15 x 2 cm Flak
8 x 53,3 cm Torpedorohre
1 x
FuMO 24/25
Zerstörer Z 37
(Typ
36A mob)
1 x
FuMO 24
1 x FuMB Metox
Zerstörer Z 38 (Typ
36A mob)
1 x
FuMO 21
4 x FuMB Antenne 4 Sumatra

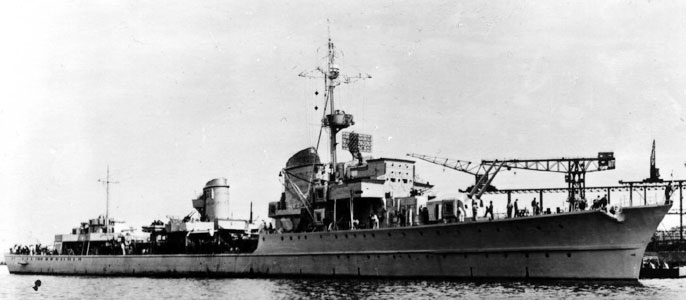

Zerstörer Z 39 (Typ
36A mob)
1 x
FuMO 24/25
1 x FuMO 63 Hohentwiel
1 x FuMO 81 Berlin S
1 x FuMB Antenne 3 Bali I
4 x FuMB Antenne 4 Sumatra
Zerstörer Z 43 (Typ
36B mob)
5
x 12,7 cm
4 x 3,7 cm Flak
15 x 2 cm Flak
8 x 53,3 cm Torpedorohre
1 x
FuMO 24/25
Zerstörer Z 44
(Typ
36B mob, nicht fertiggestellt, in der Werft ausgebombt)
5
x 12,7 cm
4 x 3,7 cm Flak
15 x 2 cm Flak
8 x 53,3 cm Torpedorohre
Zerstörer Z 45 (Typ
36B mob, nicht fertiggestellt, in der Werft ausgebombt)
Stapellauf 15.04.1944
nicht in Dienst gestellt
Bauwerft Deschimag Bremen
geplante
Besatzung ca. 331 Mann
Länge 127 m
Breite 12 m
Geschwindigkeit max. 38,2 Knoten
5
x 12,7 cm
4 x 3,7 cm Flak
15 x 2 cm Flak
8 x 53,3 cm Torpedorohre
60 Minen
T o r p e d o b o o t e

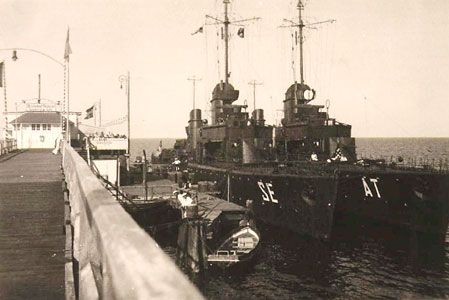

Torpedoboot
Albatros
(AT) (Typ 23

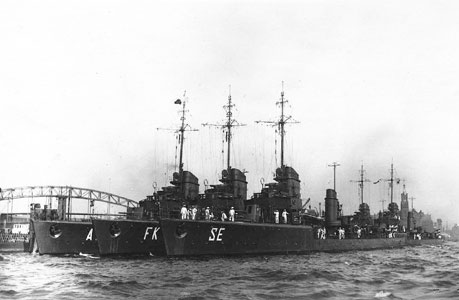

Raubvogel-Klasse)
Stapellauf am
15.07.1926
Indienststellung am
15.05.1927
Bauwerft: Marinewerft Wilhelmshaven
Besatzung 127 Mann
Länge 87,70 m
Breite 8,43 m
Tonnage 924 t
Geschwindigkeit 33,0 kn
3 x 10,5
cm L/45 Model 1916
4 x 3,7 cm Flak
6 x 53,3 cm Torpedorohre, bis 1931 50 cm
Torpedorohre
1
x FuMB Antenne 4 Sumatra
Torpedoboot
Falke
(FK) (Typ 23
Raubvogel-Klasse)
Stapellauf am 22.09.1926
Indienststellung am 01.07.1928
Bauwerft: Marinewerft Wilhelmshaven
Besatzung 127 Mann
Länge 87,70 m
Breite 8,43 m
Tonnage 924 t
Geschwindigkeit 33,0 kn
3 x 10,5
cm L/45 Model 1916
4 x 3,7 cm Flak
6 x 53,3 cm Torpedorohre,
bis 1931 50 cm Torpedorohre
1
x FuMB Antenne 4 Sumatra
Torpedoboot
Kondor (KO)
(Typ 23
Raubvogel-Klasse)
3 x 10,5
cm L/45 Model 1916
4 x 3,7 cm Flak
6 x 53,3 cm Torpedorohre,
bis 1931 50 cm Torpedorohre
1
x FuMB Antenne 4 Sumatra
Torpedoboot
Möwe (MÖ)
(Typ 23
Raubvogel-Klasse)
3 x 10,5
cm L/45 Model 1916
4 x 3,7 cm Flak
6 x 53,3 cm Torpedorohre,
bis 1931 50 cm Torpedorohre
1
x FuMB Antenne 4 Sumatra
Torpedoboot
Greif (GR)
(Typ 23
Raubvogel-Klasse)
3 x 10,5
cm L/45 Model 1916
4 x 3,7 cm Flak
6 x 53,3 cm Torpedorohre,
bis 1931 50 cm Torpedorohre
1
x FuMB Antenne 4 Sumatra
Torpedoboot
Seeadler (SE)
(Typ 23
Raubvogel-Klasse)
3 x 10,5
cm L/45 Model 1916
4 x 3,7 cm Flak
6 x 53,3 cm Torpedorohre,
bis 1931 50 cm Torpedorohre
1
x FuMB Antenne 4 Sumatra
Die Torpedoboote
der Raubvogel-Klasse
Albatros, Falke und Seeadler:
man erkennt die Funkrahmen
vor dem Brückenaufbau
[JFH] |
|
Die Torpedoboote
Albatros und Seeadler
vor Binz / Rügen
[JFH] |
|
Torpedoboot
Iltis (IT)
(Typ 24
Raubtier-Klasse)
Stapellauf am 12.10.1927
Indienststellung am 01.10.1928
Bauwerft: Marinewerft Wilhelmshaven
Besatzung 127 Mann
Länge 92,60 m
Breite 8,65 m
Tonnage 924 t
Geschwindigkeit 34,0 kn
3 x 10,5
cm SK C/28 ab 1934 - 3 x 12,7 cm
2 x 2 cm Flak
6 x 50 cm Torpedorohre in zwei Dreiersätzen
Es konnten 30 Seeminen mitgeführt werden.
1 x FuMB Antenne 4 Sumatra (ab
1943)

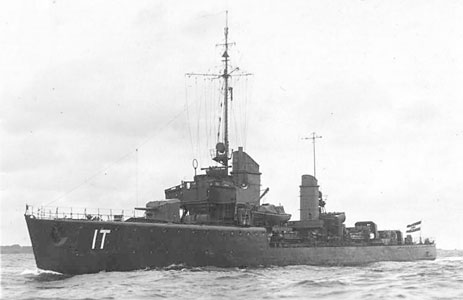

FuMB Antenne 4
auf Torpedoboot Iltis
[JFH] |
|
Torpedoboot
Jaguar (JA)
(Typ 24
Raubtier-Klasse)
Stapellauf am
15.03.1928
Indienststellung am
15.08.1929
Bauwerft: Marinewerft Wilhelmshaven
Besatzung 127 Mann
Länge 92,60 m
Breite 8,65 m
Tonnage 924 t
Geschwindigkeit 34,0 kn
3 x 10,5
cm SK C/28
2 x 2 cm Flak
6 x 50 cm Torpedorohre in zwei Dreiersätzen
Es konnten 30 Seeminen mitgeführt werden.
1 x FuMB Antenne 4 Sumatra (ab
1943)
Torpedoboot
Leopard (LP)
(Typ 24
Raubtier-Klasse)
3 x 10,5
cm SK C/28
2 x 2 cm Flak
6 x 50 cm Torpedorohre in zwei Dreiersätzen
Es konnten 30 Seeminen mitgeführt werden.
1 x FuMB Antenne 4 Sumatra (ab
1943)

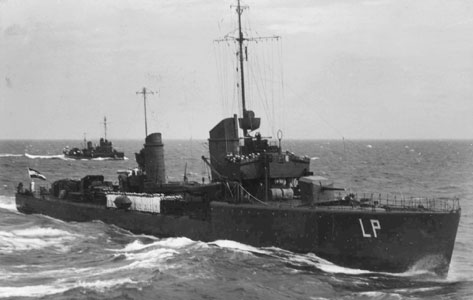

Torpedoboot
Leopard
[JFH] |
|
Torpedoboot
Luchs (LU)
(Typ 24
Raubtier-Klasse)
3 x 10,5
cm SK
C/28 ab 1934 - 3 x 12,7 cm
2 x 2 cm Flak
6 x 50 cm Torpedorohre in zwei Dreiersätzen
Es konnten 30 Seeminen mitgeführt werden.
1 x FuMB Antenne 4 Sumatra (ab
1943)
Torpedoboot
Tiger (TG)
(Typ 24
Raubtier-Klasse)
Stapellauf am 15.09.1928
Indienststellung am 15.01.1929
Bauwerft: Marinewerft Wilhelmshaven
Besatzung 127 Mann
Länge 92,60 m
Breite 8,65 m
Tonnage 924 t
Geschwindigkeit 34,0 kn
3 x 10,5
cm SK C/28
2 x 2 cm Flak
6 x 50 cm Torpedorohre in zwei Dreiersätzen
Es konnten 30 Seeminen mitgeführt werden.
1 x FuMB Antenne 4 Sumatra (ab
1943)
Torpedoboot
Wolf (WL)
(Typ 24
Raubtier-Klasse)
3 x 10,5
cm SK C/28
2 x 2 cm Flak
6 x 50 cm Torpedorohre in zwei Dreiersätzen
Es konnten 30 Seeminen mitgeführt werden.
1 x FuMB Antenne 4 Sumatra (ab
1943)
Torpedoboot
T 1 (Typ 35)
Indienststellung am 01.12.1939
Bauwerft: Schichau, Elbing
Besatzung 119 Mann
Länge 86,16 m
Breite 8,62 m
Tiefgang 2,57 m
Geschwindigkeit 35,0 kn
1 x 10,5 cm
1 x 37 mm Flak
1 x 2 cm Flak
6 x 53,3 cm Torpedorohre in zwei Dreiersätzen
Es konnten 30 Seeminen mitgeführt werden.
Torpedoboot
T 2 (Typ 35)
Indienststellung am 02.12.1939
Bauwerft: Schichau, Elbing
Besatzung 119 Mann
Länge 86,16 m
Breite 8,62 m
Tiefgang 2,57m
Geschwindigkeit 35,0 kn
1 x 10,5 cm
1 x 37 mm Flak
1 x 2 cm Flak
6 x 53,3 cm Torpedorohre in zwei Dreiersätzen
30 Minen
Torpedoboot
T 3 (Typ 35)
Indienststellung am 03.02.1940
Bauwerft: Schichau, Elbing
Besatzung 119 Mann
Länge 86,16 m
Breite 8,62 m
Tiefgang 2,57m
Geschwindigkeit 35,0 kn
1 x 10,5 cm
1 x 37 mm Flak
1 x 2 cm Flak
6 x 53,3 cm Torpedorohre in zwei Dreiersätzen
30 Minen
Torpedoboot
T 4 (Typ 35)
Indienststellung am 27.05.1940
Bauwerft: Schichau, Elbing
Besatzung 119 Mann
Länge 86,16 m
Breite 8,62 m
Tiefgang 2,57 m
Geschwindigkeit 35,0 kn
1 x 10,5 cm
1 x 37 mm Flak
1 x 2 cm Flak
6 x 53,3 cm Torpedorohre in zwei Dreiersätzen
30 Minen
Torpedoboot
T 5 (Typ 35)
Bauwerft: Deschimag, Bremen
Indienststellung am 23.01.1940
Torpedoboot
T 6 (Typ 35)
Bauwerft: Deschimag, Bremen
Indienststellung am 30.04.1940
Torpedoboot
T 7 (Typ 35)
Bauwerft: Deschimag, Bremen
Indienststellung am 20.12.1939
Torpedoboot
T 8 (Typ 35)
Bauwerft: Deschimag, Bremen
Indienststellung am 08.10.1939
Torpedoboot
T 9 (Typ 35)
Indienststellung am 04.07.1940
Bauwerft: Schichau, Elbing
Besatzung 119 Mann
Länge 86,16 m
Breite 8,62 m
Tiefgang 2,57 m
Geschwindigkeit 35,0 kn
1 x 10,5 cm
1 x 37 mm Flak
1 x 2 cm Flak
6 x 53,3 cm Torpedorohre in zwei Dreiersätzen
30 Minen
Torpedoboot
T 10 (Typ 35)
Indienststellung am 05.08.1940
Bauwerft: Schichau, Elbing
Besatzung 119 Mann
Länge 86,16 m
Breite 8,62 m
Tiefgang 2,57 m
Geschwindigkeit 35,0 kn
1 x 10,5 cm
1 x 37 mm Flak
1 x 2 cm Flak
6 x 53,3 cm Torpedorohre in zwei Dreiersätzen
30 Minen
Torpedoboot
T 11 (Typ 35)
Bauwerft: Deschimag, Bremen
Indienststellung am 07.05.1940
Torpedoboot
T 12 (Typ 35)
Indienststellung am 03.07.1940
Bauwerft: Deschimag, Bremen
Besatzung 119 Mann, später 155 Mann
Länge 87,10 m
Breite 8,62 m
Tiefgang 2,94 m
Geschwindigkeit 34,5 kn
1 x 10,5 cm
1 x 2 cm Flak
6 x 53,3 cm Torpedorohre in zwei Dreiersätzen
30 Minen
Torpedoboot
T 13
(Typ 37)
Stapellauf am 15.06.1939
Indienststellung am 31.05.1941
Bauwerft F. Schichau / Elbing
Besatzung 119 Mann (davon 6 Offiziere), später 155 Mann (davon 6 Offiziere)
Länge 85,20 m / 82,00 m
Breite 8,87 m
Tiefgang (achtern/vorn) 3,14 m / 2,51 m
Tonnage 853 t / 1.098 t
Maschinenanlage 2 Wagner Turbinen mit Rädergetrieben
Leistung 31.000 PSw / 34.110 PSw
Geschwindigkeit 34,5 kn
Fahrbereich 1.400 sm bei 19 kn
1 x 10,5 cm SK
1 x 3,7 cm Flak
2 bis 5 x 2 cm Flak
6 x 53,3 cm Torpedorohre
30 Minen
1 x FuMO 28
Torpedoboot
T 14
(Typ 37)
Stapellauf
am 20.07.1939
Indienststellung
am 14.06.1941
Bauwerft F. Schichau / Elbing
Besatzung 119 Mann (davon 6 Offiziere), später 155 Mann (davon 6 Offiziere)
Länge 85,20 m / 82,00 m
Breite 8,87 m
Tiefgang (achtern / vorn) 3,14 m / 2,51 m
Tonnage 853 t / 1.098 t
Maschinenanlage 2 Wagner Turbinen mit Rädergetrieben
Leistung 31.000 PSw / 34.110 PSw
Geschwindigkeit 34,5 kn
Fahrbereich 1.400 sm bei 19 kn
1 x 10,5 cm SK
2 bis 5 x 2 cm Flak
6 x 53,3 cm Torpedorohre
30 Minen
1 x FuMO 28
Torpedoboot
T 15
(Typ 37)
Stapellauf am 16.09.1939
Indienststellung am 26.06.1941
Bauwerft F. Schichau / Elbing
Besatzung 119 Mann (davon 6 Offiziere), später 155 Mann (davon 6 Offiziere)
Länge 85,20 m / 82,00 m
Breite 8,87 m
Tiefgang (achtern / vorn) 3,14 m / 2,51 m
Tonnage 853 t / 1.098 t
Maschinenanlage 2 Wagner Turbinen mit Rädergetrieben
Leistung 31.000 PSw / 34.110 PSw
Geschwindigkeit 34,5 kn
Fahrbereich 1.400 sm bei 19 kn
1 x 10,5 cm SK
2 bis 5 x 2 cm Flak
6 x 53,3 cm Torpedorohre
30 Minen
1 x FuMO 28
Torpedoboot
T 16
(Typ 37)
Stapellauf am 23.11.1938
Indienststellung am 24.07.1941
Bauwerft F. Schichau / Elbing
Besatzung 119 Mann (davon 6 Offiziere), später 155 Mann (davon 6 Offiziere)
Länge 85,20 m / 82,00 m
Breite 8,87 m
Tiefgang (achtern / vorn) 3,14 m / 2,51 m
Tonnage 853 t / 1.098 t
Maschinenanlage 2 Wagner Turbinen mit Rädergetrieben
Leistung 31.000 PSw / 34.110 PSw
Geschwindigkeit 34,5 kn
Fahrbereich 1.400 sm bei 19 kn
1 x 10,5 cm SK
2 bis 5 x 2 cm Flak
6 x 53,3 cm Torpedorohre
30 Minen
1 x FuMO 28
Torpedoboot
T 17
(Typ 37)
Stapellauf am 13.03.1940
Indienststellung am 28.08.1941
Bauwerft F. Schichau / Elbing
Besatzung 119 Mann (davon 6 Offiziere), später 155 Mann (davon 6 Offiziere)
Länge 85,20 m / 82,00 m
Breite 8,87 m
Tiefgang (achtern / vorn) 3,14 m / 2,51 m
Tonnage 853 t / 1.098 t
Maschinenanlage 2 Wagner Turbinen mit Rädergetrieben
Leistung 31.000 PSw / 34.110 PSw
Geschwindigkeit 34,5 kn
Fahrbereich 1.400 sm bei 19 kn
1 x 10,5 cm SK
2 x 3,7 cm Flak (ab Juni 1944)
2 bis 5 x 2 cm Flak
6 x 53,3 cm Torpedorohre
30 Minen
1 x FuMO 28
Torpedoboot
T 17
mit zwei
Festspiegeln FuMO 28
[JFH] |
|
Torpedoboot
T 18
(Typ 37)
Stapellauf am 01.06.1940
Indienststellung am 22.11.1941
Bauwerft F. Schichau / Elbing
Besatzung 119 Mann (davon 6 Offiziere), später 155 Mann (davon 6 Offiziere)
Länge 85,20 m / 82,00 m
Breite 8,87 m
Tiefgang (achtern / vorn) 3,14 m / 2,51 m
Tonnage 853 t / 1.098 t
Maschinenanlage 2 Wagner Turbinen mit Rädergetrieben
Leistung 31.000 PSw / 34.110 PSw
Geschwindigkeit 34,5 kn
Fahrbereich 1.400 sm bei 19 kn
1 x 10,5 cm SK
1 x 3,7 cm Flak
2 bis 5 x 2 cm Flak
6 x 53,3 cm Torpedorohre
30 Minen
1 x FuMO 28
Torpedoboot
T 19
(Typ 37)
Stapellauf am 20.07.1940
Indienststellung am 18.12.1941
Bauwerft F. Schichau / Elbing
Besatzung 119 Mann (davon 6 Offiziere), später 155 Mann (davon 6 Offiziere)
Länge 85,20 m / 82,00 m
Breite 8,87 m
Tiefgang (achtern / vorn) 3,14 m / 2,51 m
Tonnage 853 t / 1.098 t
Maschinenanlage 2 Wagner Turbinen mit Rädergetrieben
Leistung 31.000 PSw / 34.110 PSw
Geschwindigkeit 34,5 kn
Fahrbereich 1.400 sm bei 19 kn
1 x 10,5 cm SK
? x 3,7 cm Flak - ab Juni 1944 4 x 3,7 cm Flak
? x 2 cm Flak - ab Juni 1944 12 x 2 cm Flak
3 x 53,3 cm Torpedorohre
30 Minen
1 x FuMO 28
Torpedoboot
T 20
(Typ 37)
Stapellauf am 12.09.1940
Indienststellung am 05.06.1942
Bauwerft F. Schichau / Elbing
Besatzung 119 Mann (davon 6 Offiziere), später 155 Mann (davon 6 Offiziere)
Länge 85,20 m / 82,00 m
Breite 8,87 m
Tiefgang (achtern / vorn) 3,14 m / 2,51 m
Tonnage 853 t / 1.098 t
Maschinenanlage 2 Wagner Turbinen mit Rädergetrieben
Leistung 31.000 PSw / 34.110 PSw
Geschwindigkeit 34,5 kn
Fahrbereich 1.400 sm bei 19 kn
1 x 10,5 cm SK
? x 3,7 cm Flak
? x 2 cm Flak
6 x 53,3 cm Torpedorohre
30 Minen
1 x FuMO 28
Torpedoboot
T 21
(Typ 37)
Stapellauf am 21.11.1940
Indienststellung am 11.07.1942
Bauwerft F. Schichau / Elbing
Besatzung 119 Mann (davon 6 Offiziere), später 155 Mann (davon 6 Offiziere)
Länge 85,20 m / 82,00 m
Breite 8,87 m
Tiefgang (achtern / vorn) 3,14 m / 2,51 m
Tonnage 853 t / 1.098 t
Maschinenanlage 2 Wagner Turbinen mit Rädergetrieben
Leistung 31.000 PSw / 34.110 PSw
Geschwindigkeit 34,5 kn
Fahrbereich 1.400 sm bei 19 kn
1 x 10,5 cm SK
2 bis 5 x 2 cm Flak
6 x 53,3 cm Torpedorohre
30 Minen
1 x FuMO 28
Torpedoboot
T 22
(Typ 39)
4 x
10,5 cm SK C/32 in Mittelpivotlafette C/32
4 x 3,7 cm Flak in Doppellafetten
6 x 2 cm Flak
6 x 53,3 cm Torpedorohre in zwei Dreiersätzen
50 Minen
2 x
FuMB Antenne 4 Sumatra
Einige der
Torpedoboote des Typs 39 wurden zusätzlich mit dem
FuMO 63K Hohentwiel ausgerüstet.
Torpedoboote
T 23
- 36
(Typ 39)
4 x
10,5 cm SK C/32 in Mittelpivotlafette C/32
4 x 3,7 cm Flak in Doppellafetten
6 x 2 cm Flak
6 x 53,3 cm Torpedorohre in zwei Dreiersätzen
50 Minen
1 x
FuMB Antenne 4 Sumatra
Einige der
Torpedoboote des Typs 39 wurden zusätzlich mit dem
FuMO 63K Hohentwiel ausgerüstet.
Torpedoboot
G 10
1 x FuMG
38G (Versuchseinbau)
TA 9 (von Frankreich erbeutet)
TA 10
(von Frankreich erbeutet)
TA 11
(von Frankreich erbeutet)
TA 12
(von Frankreich erbeutet)
TA 38
(von Italien erbeutet)
TA 23
(von Italien erbeutet)
TA 19
(von Italien erbeutet)
TA 18
(von Italien erbeutet)
M i n e n s u c h b o o t e
Minensuchboot
M 35
1
x FuMB 4
1 x FuMB Antenne 4 Sumatra
1 x FuMZ 1
Minensuchboote M 81
1
x FuMO 63
1 x FuMB 4
1 x FuMB 28
1 x FuMB Antenne 4 Sumatra
1 x FuMZ 1
Minensuchboot M 202
1
x FuMB 4
1 x FuMB 28
1 x FuMB Antenne 4 Sumatra
1 x FuMZ 1
Minensuchboot
M 252
1
x FuMB 4
1 x FuMB 28
1 x FuMB Antenne
3 Bali
1 x FuMB Antenne 4 Sumatra
1 x FuMZ 1
1 x FuMZ 6
1 x FuMZ 10
Minensuchboot M 272
1
x FuMB 4
1 x FuMB Antenne
Minensuchboot M 321
1 x FuMB 4
1 x FuMB 26
1 x FuMB Antenne
Minensuchboot M 364
1
x FuMB 4
1 x FuMB Antenne 4 Sumatra
Minensuchboot M 365
1
x FuMO 63
1 x FuMB 4
1 x FuMB Antenne 4 Sumatra
1 x FuMZ 1
Minensuchboot M 407
1
x FuMB 4
1 x FuMB 28
1 x FuMB Antenne 4 Sumatra
1 x FuMZ 1
1 x FuMZ 10
Minensuchboot M 436
1
x FuMO 63
1 x FuMB 4
1 x FuMB 26
1 x FuMB Antenne 4 Sumatra
1 x FuMZ 1
Minensuchboot M 437
1
x FuMB 4
1 x FuMB Antenne
Minensuchboot M 446
1
x FuMB 4
1 x FuMB 28
1 x FuMB Antenne
3 Bali
1 x FuMB Antenne 4 Sumatra
1 x FuMZ 1
1 x FuMZ 10
Minensuchboot M 456
1
x FuMB 4
1 x FuMB Antenne 4 Sumatra
1 x FuMZ 1
Minensuchboot M 496
1
x FuMB 4
1 x FuMB 28
1 x FuMB Antenne 4 Sumatra
1 x FuMZ 1
1 x FuMZ 10
Minenleger
Tannenberg
Minenleger Preußen
S c h n e l l b o o t e
Schnellboot S
87
2 x 2 cm Flak
oder
1 x 4 cm Bofors Flak
2 x 7,9 mm MG
2 x 53,3 cm Torpedorohre (Bordbestand 4 Torpedos)
1 x
FuMO 71
Schnellboot
S 112
1 x FuG 202 Lichtenstein (B/C)
S c h n e l l b o o t b e g l e i t s c h i f f e
Adolf Lüderitz
Stapellauf am 20.02.1939
Indienststellung am 11.06.1940
Bauwerft A.G. Neptun, Rostock
Besatzung: ca. 225 Mann Länge 114m lang
Breite 14,5 m
Geschwindigkeit: max. 23 Knoten
4 x 105 mm SK
1 x 40 mm Bofors-Flak
6 x 37 mm Flak 8 x 20mm Flak
Carl Peters
Stapellauf am 13.04.1939
Indienststellung am 06.01.1940
Bauwerft A.G. Neptun, Rostock
Besatzung: ca. 225 Mann Länge 114m lang
Breite 14,5 m
Geschwindigkeit: max. 23 Knoten
4 x 105 mm SK
1 x 40 mm Bofors-Flak
6 x 37 mm Flak 8 x 20mm Flak
Gustav Nachtigal
Stapellauf am 08.05.194
Indienststellung am 13.05.1944
Bauwerft in Antwerpen
Besatzung ? Länge 114m lang
Breite 14,7 m
Geschwindigkeit: max. 17 Knoten
3 x 105 mm SK
6 x 37 mm Flak 10 x 20mm Flak
Herrmann von Wissmann
Stapellauf am 26.12.1940 Indienststellung 16.12.1943
Bauwerft in Antwerpen
Besatzung ? Länge 114m lang
Breite 14,7 m
Geschwindigkeit: max. 17 Knoten
3 x 105 mm SK
6 x 37 mm Flak 10 x 20mm Flak
Tanga
Stapellauf am 04.12.1937 Indienststellung 21.01.1939
Bauwerft A.G. Neptun, Rostock
Besatzung: ca. 225 Mann Länge 96,2m lang
Breite 13,5 m
Geschwindigkeit: max. 17,5 Knoten
2 x 105 mm SK
2 x 37 mm Flak 4 x 20mm Flak
Tsingtau
Stapellauf am 06.06.1934 Indienststellung 24.09.1934
Bauwerft Blohm u. Voss, Hamburg
Besatzung: ca. 149 Mann Länge 87,5m lang
Breite 13,5 m
Geschwindigkeit: max. 17,5 Knoten
2 x 105 mm SK
2 x 37 mm Flak
V e r s u c h s s c h i f f e
Versuchsschiff Strahl
1 x FuMG
38G (Versuchseinbau 1937/1938)
U n t e r s e e b o o t e
Unterseeboot U
156 (Typ IXC 40)
1 x FuMO 29
Unterseeboot U
157 (Typ IXC 40 )
1 x FuMO 29
Unterseeboot U
158 (Typ IXC 40 )
1 x FuMO 29
Unterseeboot U
220 (Typ X)
1 x FuMB Naxos
Unterseeboot U
172 (Typ IX C )
1 x FuMB – Antenne Sumatra (zu Versuchszwecken)
Unterseeboot U
220 (Typ X)
1 x
FuMB Naxos
Unterseeboot U
229 (Typ
VIIC)
1 x
FuMB Naxos
Unterseeboot U
260 (Typ
VIIC)
1 x
FuMB Naxos
Unterseeboot U
270 (Typ
VIIC)
1 x
FuMB Naxos
Unterseeboot U
279 (Typ
VIIC)
1 x
FuMB Naxos
Unterseeboot U
305 (Typ
VIIC)
1 x
FuMB Naxos
Unterseeboot U
306 (Typ
VIIC)
1 x
FuMB Naxos
Unterseeboot U
333 (Typ
VIIC)
1 x
FuMB Naxos
Unterseeboot U
338 (Typ
VIIC)
1 x
FuMB Naxos
Unterseeboot U
341 (Typ
VIIC)
1 x
FuMB Naxos
Unterseeboot U
389 (Typ
VIIC)
1 x
FuMB Naxos
Unterseeboot U
419 (Typ
VIIC)
1 x
FuMB Naxos
Unterseeboot U
422 (Typ
VIIC)
1 x
FuMB Naxos
Unterseeboot U
470 (Typ
VIIC)
1 x
FuMB Naxos
Unterseeboot U
515 (Typ
IXC)
1 x
FuMB Naxos
Unterseeboot U
540 (Typ
IXC 40)
1 x
FuMB Naxos
Unterseeboot U
552 (Typ
VIIC)
1 x 8,8 cm L/45
1 x 3,7 cm Flak
2 x 2 cm ZwFlak
4 x 53,3 cm Bugtorpedorohr
1 x 53,3 cm Hecktorpedorohr
14 x Torpedo konnten mitgeführt werden
1 x FuMO 29
1 x FuMB Naxos
Unterseeboot U
610
(Typ VIIC)
1 x
FuMB Naxos
Unterseeboot U
631
(Typ VIIC)
1 x
FuMB Naxos
Unterseeboot U
643
(Typ VIIC)
1 x
FuMB Naxos
Unterseeboot U
666
(Typ VIIC)
1 x
FuMB Naxos
Unterseeboot U
669
(Typ VIIC)
1 x
FuMB Naxos
Unterseeboot U
841
(Typ IXC 40)
1 x
FuMB Naxos
Unterseeboot U
952
(Typ VIIC)
1 x
FuMB Naxos
Unterseeboot U
964
(Typ VIIC)
1 x
FuMB Naxos
Unterseeboot U
995 (Typ
VIIC 41)
1 x 3,7 cm Flak
2 x 2 cm ZwFlak
4 x 53,3 cm Bugtorpedorohr
1 x 53,3 cm Hecktorpedorohr
12 x Torpedo konnten mitgeführt werden
1 x FuMO 29
1 x FuMB Naxos
Das Boot ist heute ein Museumsschiff und steht auf dem
Strand bei Laboe /
Kiel.
Unterseeboot U
2540
(Typ XXI)
1 x
FuMO 29
Das Boot ist heute ein Museumsschiff und liegt in
Bremerhaven.
J ä g e r l e i t s c h i f f e

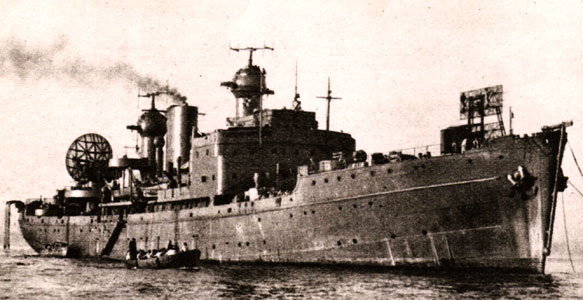

Jägerleitschiff Togo (vormals Schiff 14 Hilfskreuzer Coronel)
Das Jägerleitschiff Togo wurde zu einer schwimmenden
Jägerleitstellung umgebaut. Gebaut 1938 auf der Bremer Vulkan Werft war es bei
5.042 BRT 133,8 m lang und 17,8 m breit. Die Geschwindigkeit betrug 16 Knoten.
Obwohl als Funkmeßschiff genutzt, hatte es immerhin eine Hauptbewaffnung von 6 –
15 cm, 6 – 4 cm Flak und 4 Torpedorohren. Es führte ein startbereites
Bordflugzeug und hatte deren zwei weitere in Reserve.
Die Ausstattung mit
Funkmeßgeräten bestand aus:
1 x FuSE 65G Würzburg-Riese
1 x FuMG A1 Freya
2 x Y-Heinrich IV
1 x Seeburg – Auswertung
Für den Jagdeinsatz gab es
folgende Nachrichtenverbindungen:
1 x FuG 16
1 x Ehrenmal - Gerät
1 x Michale - Gerät
[JFH] |
|
|
